Monitoramento avançado de queda de rochas

A tecnologia LiDAR de ponta proporciona uma detecção superior de queda de rochas. Nosso sistema protege as ferrovias de riscos perigosos de queda de rochas com monitoramento em tempo real 24 horas por dia, 7 dias por semana.

monitoramento de queda de rochas LiDAR.

O monitoramento de queda de rochas é um sistema de segurança revolucionário que usa tecnologia LiDAR avançada para detectar rochas e obstáculos perigosos em trilhos ferroviários. Ao contrário das cercas tradicionais de deslizamento de queda de rochas, nosso sistema de monitoramento de queda de rochas fornece monitoramento direto da via com precisão e confiabilidade superiores.

Nosso sistema de ponta usa a tecnologia LiDAR de trilhos de alta resolução para fornecer monitoramento e alertas contínuos e em tempo real, protegendo o direito de passagem e o material rodante. Essa solução avançada de queda de rochas elimina as altas taxas de alarme falso e as detecções perdidas associadas às cercas deslizantes convencionais.

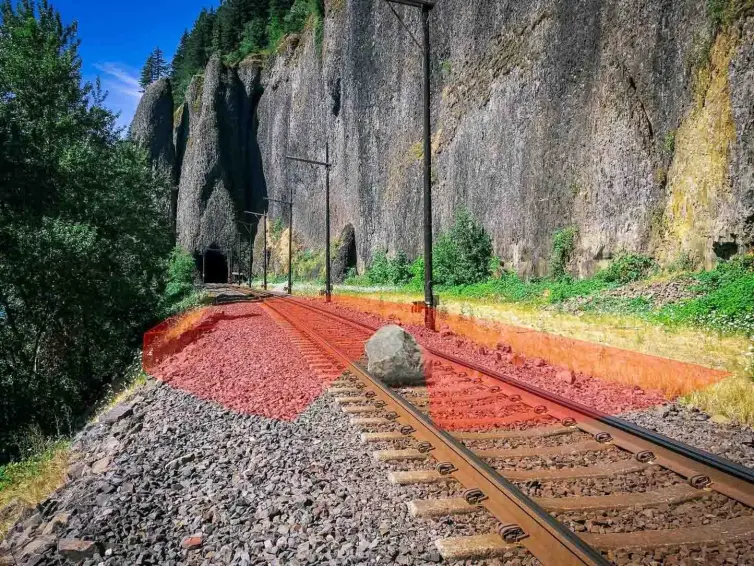

. Perigo de queda de rochas na linha férrea - Uma grande rocha bloqueia a linha férrea sob as faces rochosas imponentes, demonstrando os riscos críticos de segurança que os sistemas avançados de monitoramento de queda de rochas LiDAR foram projetados para detectar e evitar.

O monitoramento de queda de rochas faz parte do abrangente portfólio de sistemas de monitoramento de trilhos da L.B. Foster, que oferece serviços comprovados de detecção de queda de rochas para operadores ferroviários em todo o mundo.

Recursos de monitoramento de queda de rochas

Como funciona o monitoramento de queda de rochas?

A tecnologia LiDAR (Light Detection and Ranging) forma a base do nosso sistema. Esse método avançado de sensoriamento remoto usa pulsos de laser para medir distâncias e criar mapas de alta resolução do ambiente ferroviário.

Os sensores LiDAR estão estrategicamente posicionados a aproximadamente 90 pés de distância ao longo da pista, proporcionando uma cobertura de varredura redundante e sobreposta. Esse sistema de detecção de obstáculos LiDAR monitora continuamente uma zona de detecção, normalmente a 6 pés do centro da pista em qualquer direção.

Pedidos e mais informações

Saiba mais sobre o Rockfall Monitoring da L.B. Foster, preencha nosso breve formulário de contato para falar com nossa equipe de especialistas.

Quando a queda de rochas ou detritos entra na zona monitorada, o sistema dispara imediatamente alertas para os operadores ferroviários sobre os possíveis perigos. Algoritmos avançados distinguem entre eventos genuínos de queda de rochas e objetos transitórios, como animais selvagens, reduzindo significativamente os alarmes falsos em comparação com os sistemas tradicionais de cerca contra queda de rochas.

Esse recurso de monitoramento de deslizamentos de rochas em tempo real elimina a necessidade de inspeções e reparos manuais perigosos e fornece detecção e resposta automatizadas a perigos para uma proteção aprimorada contra quedas de rochas. Além disso, o Rockfall Monitoring é redefinido automaticamente quando um obstáculo perigoso é removido da área de detecção, economizando tempo e dinheiro em comparação com as redefinições manuais necessárias para um sistema de cerca contra queda de rochas.

O Rockfall Monitoring da L.B. Foster foi comprovado nas condições mais difíceis para detectar obstáculos de forma confiável e alertar o tráfego ferroviário sobre possíveis obstruções. Especificações técnicas e dados de desempenho

Principais recursos e benefícios

Monitoramento direto da trilha com 100% de taxa de detecção

  • Detecção precisa: Determina com precisão o tamanho e a posição da rocha para um monitoramento eficaz

  • Alertas em tempo real: Notifica instantaneamente os operadores ferroviários sobre condições perigosas de queda de rochas com confirmação visual por meio de sistemas de câmeras integrados

  • Desempenho comprovado: taxa de detecção de 100% para eventos válidos de queda de rochas em comparação com apenas 33% de taxa de detecção das cercas deslizantes tradicionais

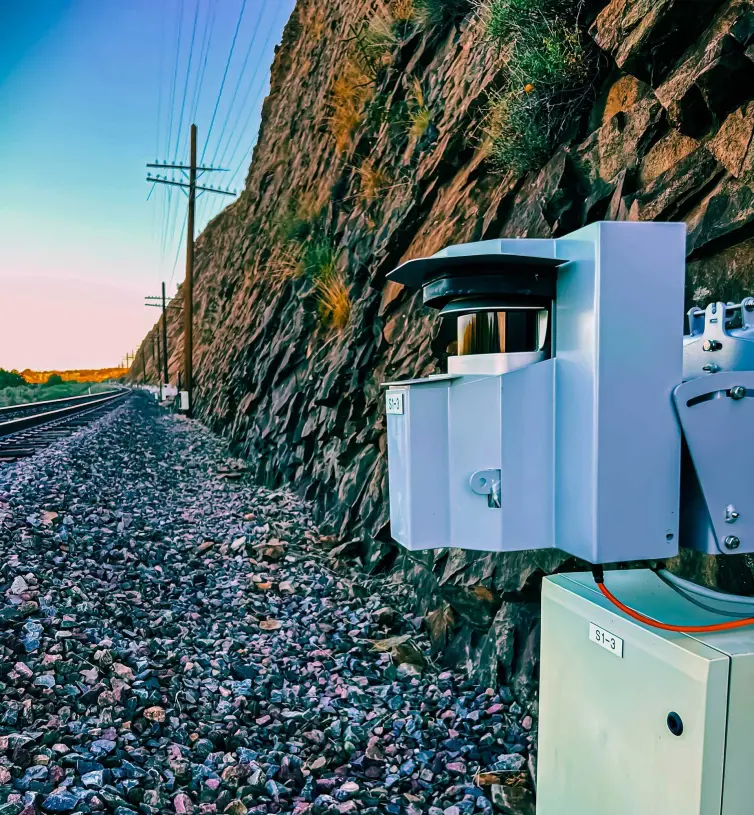

close-up do LiDAR de queda de rochas em um trilho de trem. O avançado sistema de monitoramento de queda de rochas LiDAR da L.B. Foster instalado ao longo de uma ferrovia que corta um terreno rochoso, fornecendo vigilância contínua 24 horas por dia, 7 dias por semana, da área da via para detectar a queda de rochas e detritos antes que eles possam obstruir as operações do trem.

Tecnologia avançada e segurança

  • Monitoramento contínuo: operação 24 horas por dia, 7 dias por semana, com algoritmos avançados de detecção de quedas LiDAR

  • Redundância de sensores: Projeto de segurança crítica com redundância total de sensores para monitoramento confiável de queda de rochas

  • Algoritmos avançados: O sofisticado software de queda de rochas elimina alarmes falsos das condições ambientais e da vida selvagem

  • Respostas automáticas: Controla os sinais próximos, alerta as equipes de manutenção e inicia as respostas do cliente ao detectar eventos de queda de rochas

Integração e confiabilidade do sistema

  • Saídas de relé: Integração simplificada de sinais com sistemas de monitoramento de trilhos existentes

  • Alarmes por e-mail e portal da Web: Alertas em tempo real para usuários que precisam saber detalhes de um evento

  • Alojamento reforçado: Carcaça durável para LiDAR projetada para ambientes ferroviários adversos

  • Integração de câmeras: O sistema de câmera PTZ captura imagens de eventos para confirmação visual

  • Arquitetura de energia superior: Sistema de alimentação CC confiável que garante operação contínua com opções fáceis de backup de bateria

Superior às cercas tradicionais contra queda de rochas

As barreiras tradicionais contra queda de rochas sofrem limitações significativas que comprometem a segurança ferroviária e a eficiência operacional. As cercas de deslizamento geralmente apresentam:

  • Taxa de 96% de alarmes falsos que levam a chamadas de manutenção desnecessárias

  • Detecções perd idas de eventos genuínos de queda de rochas (2 detecções perdidas em testes)

  • Altos custos de manutenção, em média US$ 3.500 por chamada

  • Períodos prolongados de pedidos lentos que causam atrasos operacionais

Nosso sistema aborda essas deficiências críticas por meio do monitoramento direto da pista em vez da detecção indireta baseada em cercas. Dados reais de testes frente a frente na Colúmbia Britânica demonstram isso:

  • Taxa de detecção de 100% para eventos válidos de queda de rochas

  • Aumento da velocidade da rede na subdivisão, permitindo 2 a 3 trens a mais por dia sem atrasos na cerca deslizante

  • Economia drástica de custos com apenas 2 chamadas programadas contra 85 chamadas não programadas para cercas tradicionais

  • Proteção superior contra queda de rochas por meio de monitoramento LiDAR contínuo

Durante os testes frente a frente na Colúmbia Britânica, o sistema de monitoramento de queda de rochas da L.B. Foster detectou com sucesso todos os três eventos válidos de queda de rochas. Em contraste, o sistema tradicional de cerca deslizante não detectou dois dos três eventos. Estudo de caso: Mais seguro e econômico do que as cercas deslizantes tradicionais

Especificações do sistema

Instalação e cobertura

  • Espaçamento entre sensores: Unidades LiDAR posicionadas a não mais de 90 pés de distância para cobertura redundante

  • Zona de detecção: Normalmente, a 6 pés do centro da pista em qualquer direção, acionando alarmes para queda de rochas dentro dessa área crítica

  • Altura de montagem: Scanners LiDAR montados 24 polegadas acima da parte superior do trilho para detecção ideal

  • Faixa de comunicação: Painel de controle a até 3.000 pés do equipamento LiDAR

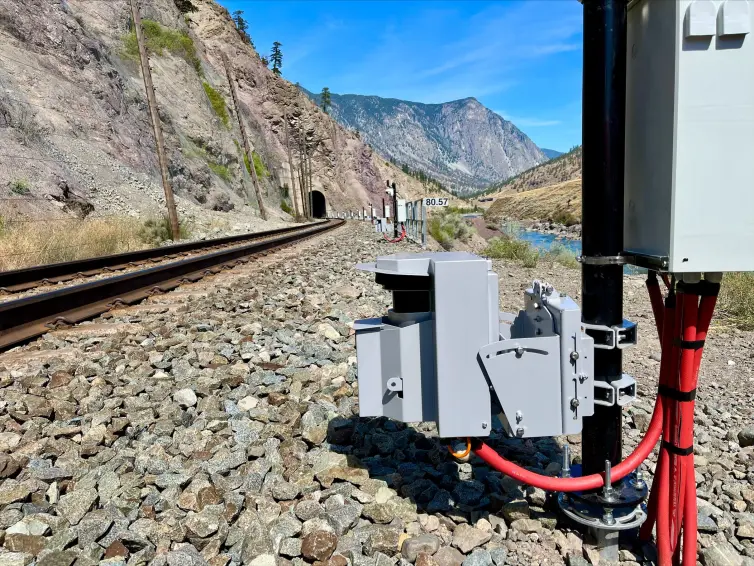

  • LiDAR de queda de rochas instalado próximo a um trilho de trem que passa por um túnel em uma encosta de montanha. Entrada de túnel ferroviário com instalação de sistema de monitoramento de queda de rochas da LB Foster. O arco de concreto passa por um terreno montanhoso onde os sensores LiDAR fornecem monitoramento contínuo da pista para detectar riscos de queda de rochas e detritos com 100% de precisão de detecção.
  • monitoramento de queda de rochas. LiDAR ao longo dos trilhos estão continuamente verificando obstruções.
  • monitoramento de queda de rochas LiDAR. Sensores de detecção de queda de rochas LiDAR da L.B. Foster posicionados ao longo de trilhos de trem em terreno montanhoso. As unidades de monitoramento brancas estão estrategicamente espaçadas a aproximadamente 90 pés de distância para fornecer cobertura sobreposta e detecção de perigo em tempo real para aumentar a segurança ferroviária.
  • LiDAR de queda de rochas instalado próximo a um trilho de trem que passa por um túnel em uma encosta de montanha. Instalação do sistema de monitoramento de queda de rochas da L.B. Foster ao lado de trilhos de trem em terreno rochoso. O equipamento de monitoramento usa a avançada tecnologia LiDAR para criar uma zona de detecção que normalmente se estende por 2,5 metros a partir do centro do trilho, oferecendo proteção superior contra quedas de rochas em comparação com as cercas deslizantes tradicionais.
  • close-up do LiDAR de queda de rochas em um trilho de trem. Vista de perto do avançado equipamento de monitoramento de queda de rochas da L.B. Foster instalado na via. As unidades de alojamento LiDAR brancas apresentam construção robusta projetada para ambientes ferroviários adversos, fornecendo monitoramento contínuo 24 horas por dia, 7 dias por semana, com algoritmos sofisticados para eliminar alarmes falsos.
  • Close-up do LiDAR de queda de rochas. Vista detalhada da unidade de detecção de queda de rochas LiDAR da L.B. Foster. Esse sensor essencial para a segurança oferece varredura de alta resolução com operação com potência de 25 W, apresentando sistemas de câmera integrados para confirmação visual de eventos de queda de rochas detectados e integração perfeita com os sistemas de sinalização ferroviária existentes.
    • LiDAR de queda de rochas instalado próximo a um trilho de trem que passa por um túnel em uma encosta de montanha
    • monitoramento de queda de rochas
    • monitoramento de queda de rochas LiDAR
    • LiDAR de queda de rochas instalado próximo a um trilho de trem que passa por um túnel em uma encosta de montanha
    • close-up LiDAR de queda de rochas em um trilho de trem
    • Close-up do LiDAR de queda de rochas

    Potência e desempenho

    Ao contrário dos sistemas sem fio alimentados por bateria, que exigem manutenção regular e sofrem degradação de energia, nosso sistema usa uma arquitetura de energia CC robusta que oferece operação contínua de alta potência com 25 W por unidade LiDAR, permitindo recursos avançados de escaneamento e algoritmos de detecção sofisticados. Isso elimina os dispendiosos ciclos de substituição de baterias e, ao mesmo tempo, mantém uma precisão de detecção consistente 24 horas por dia, 7 dias por semana, sem degradação do desempenho.

    Sistema de controle

    • Processamento avançado: O processador de segurança crítica no local analisa os dados LiDAR recebidos e controla os indicadores de condição da pista

    • Integração de câmeras: O sistema de câmera PTZ captura imagens de eventos de alarme, fornecendo confirmação visual de condições perigosas

    • Integração de sinais: Alojado em um gabinete de sinalização com saídas de relé para sistemas ferroviários existentes

    Gerenciamento de dados e desempenho

    Nosso sistema de monitoramento de queda de rochas apresenta um software sofisticado para gerenciamento abrangente de dados, capturando e armazenando dados detalhados de eventos de incidentes. Essa inteligência ajuda a criar perfis detalhados de eventos de queda de rochas, permitindo que os operadores identifiquem padrões e tomem medidas preventivas.

    O software integrado oferece aos operadores painéis de controle em tempo real, registros de alarmes e recursos abrangentes de geração de relatórios, incluindo:

    • Análise de eventos: Perfis detalhados de frequência e gravidade

    • Manutenção preditiva: Identificação de padrões para evitar futuros eventos de deslizamento de rochas

    • Insights operacionais: Decisões baseadas em dados para estratégias de mitigação de queda de rochas

    • Rastreamento histórico: Monitoramento de longo prazo dos padrões de atividade

    Histórico comprovado

    O sistema da L.B. Foster foi implantado com sucesso em diversos ambientes ferroviários, desde o noroeste do Pacífico até o Novo México e a Colúmbia Britânica, com várias instalações bem-sucedidas, testes em ambientes adversos, testes frente a frente que demonstram a superioridade em relação às cercas deslizantes tradicionais e a aceitação do cliente com a integração em operações ferroviárias permanentes.

    A capacidade do sistema de fornecer detecção confiável de queda de rochas e, ao mesmo tempo, reduzir os custos operacionais faz dele a escolha preferida das operadoras ferroviárias que buscam soluções avançadas de proteção contra queda de rochas.

    LiDAR de queda de rochas instalado próximo a um trilho de trem que passa por um túnel em uma encosta de montanha. Sistema de monitoramento de queda de rochas LiDAR da L.B. Foster implantado em terreno montanhoso, mostrando o invólucro robusto e a infraestrutura de energia CC que permite a operação contínua 24 horas por dia, 7 dias por semana, em ambientes adversos onde a queda de rochas representa riscos significativos para as operações ferroviárias.
