大象堡车站 - 火灾探测服务

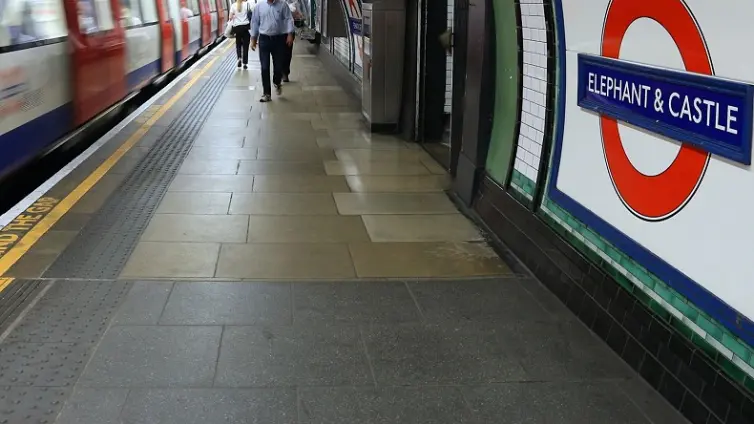

2021 年上半年，大象城堡地铁站北线入口的电梯在高峰时段关闭，以更换电梯门和其他相关部件，并在电梯井内安装新的火灾探测系统，这是伦敦交通局 "提高安全性承诺 "的一部分。

艾宾福司特 Telecoms (TEW Plus Ltd) 被总承包商 Brookvex（英国领先的多学科基础设施和技术服务专家之一）分包安装火灾探测服务，作为电梯升级项目的一部分。

要求

大象城堡车站的工程是伦敦交通局 "电梯更换项目 "的一部分。其中包括安装一个新的 C 级吸气式烟雾探测器 (ASD) 系统，安装标准为 BS 5839-1 2017《建筑物火灾探测和火警系统--第 1 部分》：非住宅场所系统的设计、安装、调试和维护规范。新系统全面覆盖了 5 号和 6 号电梯的整个井道长度，并在车站消防系统和新电梯控制设备之间安装了电梯接口。

健康与安全

艾宾福司特 Telecoms (TEW Plus) 致力于为我们的员工以及与我们合作的承包商提供最高标准的健康和安全保障。铁路网络是一个危险的地方，我们遵守伦敦地铁的合同标准 S 1552 (QUENSH)。为此，我们与主要承包商合作，确保按照相关政策和程序开展工作。这包括

• 确保我们的员工持有最新的哨兵卡

• 提供一名合格且经验丰富的现场负责人，负责监督工作人员并确保现场设置正确无误

• 按照伦敦地铁的要求进行药物和酒精测试

• 与总承包商一起参加每日工地简报会，并与其他承包商的作业人员合作

• 使用现场特定风险评估、方法说明和工作计划

• 准确记录作业人员的现场出勤情况

• 检查作业人员正确穿戴全套个人防护设备。

我们的解决方案

艾宾福司特 电信公司（TEW Plus Ltd）与总承包商布鲁克韦克斯公司（Brookvex）和伦敦交通局（Transport for London）合作，设计、安装并调试了一套新的吸气式烟雾探测器（ASD）系统，作为电梯更换项目的一部分。

已安装的系统调试为 C 级灵敏度，由双极隔离器供电。采样管道覆盖电梯井的顶部，在电梯井的对角提供垂直采样，并覆盖通风口和出口。垂直取样孔的安装间距约为四至五米。最低采样点与下层着陆处的列车顶部持平。

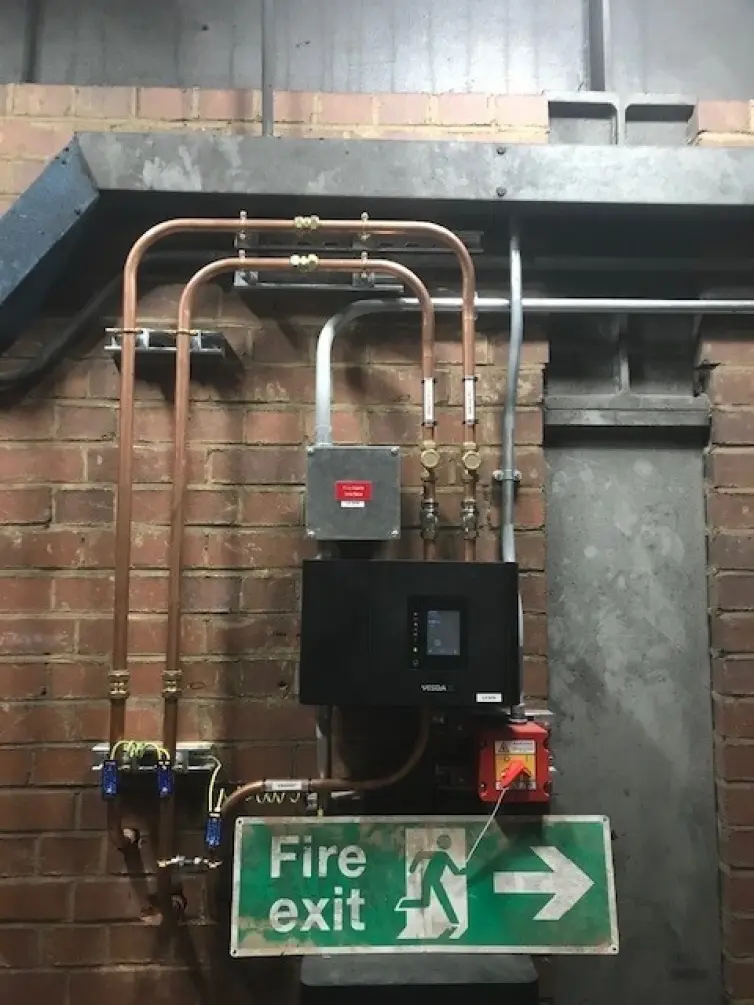

测试点包括带端盖的全孔隔离阀。在自动探测仪面板上方的所有取样管道上都安装有全孔隔离阀和相邻的吹扫设施。取样点的位置与计算机模拟相吻合，符合烟雾探测标准 C，并符合 EN54 第 20 部分的规定。管道的传输时间设计为不超过 120 秒（传输时间是从烟雾进入下一个取样点到自动探测控制面板首次反应的时间）。从烟雾测试点到完全排空的系统运行时间不超过 180 秒。

安装遵循 FEGN 19（消防工程指导通知）的指导原则。在见证测试/返回服务访问期间使用了冷烟雾颗粒测试。在一名 TfL 消防工程师的见证下进行了两次测试，以证明竖井的所有区域都被充分覆盖。额外的测试表明，系统已准备就绪，可以投入运行。

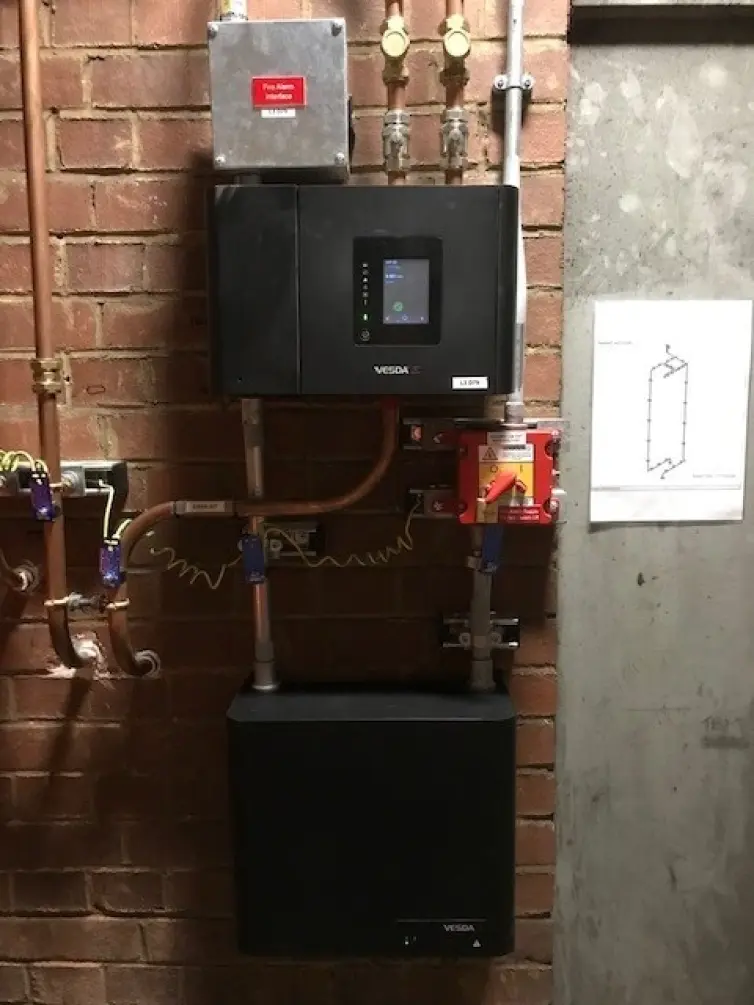

系统废气排入同一检测区域。这样可以确保系统平衡，减少升降机运动对设备造成的活塞效应。管道从竖井向下延伸至少 2 米，开口朝下。所有必要的电缆、连接器等都将 ASD 控制面板与车站消防系统连接起来。CHQ-PCM 装置将火灾和故障信号反馈给车站消防系统。一个新的 CHQ-DRC 接口装置提供电梯召回功能。安装的编程和调试工作由艾宾福司特 工程师完成，他们接受过制造商提供的有关设计和调试的全面培训。

"我们在任何项目中寻求的都是专家建议和指导。艾宾福司特 Telecoms (TEW Plus) 的团队在所有方面都做到了，他们提供的经验和专业知识意味着最终安装的解决方案能够完全满足需要。团队对项目所面临挑战的内在理解，以及找出优秀解决方案的能力，让我们眼前一亮"。
